Принцип действия ультразвукового гомогенизатора
ВЧ-генератор преобразует сетевое напряжение частотой 50 или 60 Гц в напряжение высокой частоты 20 кГц. Переменное напряжение настраивается и сглаживается. Напряжение постоянного тока затем преобразуется в высокочастотное напряжение, следствием чего является постоянно высокая частота и, следовательно, также ультразвуковая мощность «прямой звук». Ультразвуковой преобразователь, оснащенный высокоэффективной ультразвуковой осциллирующей системой с пьезоэлектрическим измерительным преобразователем, преобразует электрическую энергию, вырабатываемую генератором, в механические колебания той же частоты (20 кГц).
Генерируемая амплитуда, таким образом, остается постоянной, используемая амплитуда пропорциональна частоте в системе AMPLICHRON независимо от загрузки. Стандартные и бустерные рога с зондами устанавливаются в ультразвуковой гомогенизатор. За счет этого увеличивается ультразвуковая амплитуда.

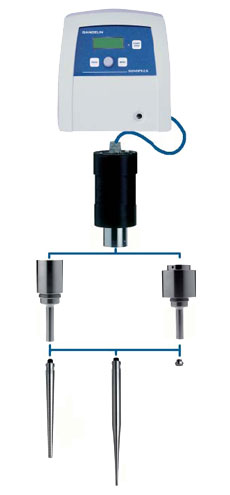

Схема ультразвукового гомогенизатора BANDELIN
 |
ВЧ-генератор:
Генератор преобразовывает напряжение сети в высокую частоту 20 кГц.
|
|
Ультразвуковой преобразователь:
Трансформирует электрическую энергию в механические колебания 20 кГц.
|
|
Стандартные и бустерные рога:
Рога ультразвукового гомогенизатора увеличивают амплитуду благодаря специально разработанной форме. Внешняя резьба выполнена для герметичного подсоединения сосудов.
|
|
Зонды:
Зонды передают ультразвуковую энергию непосредственно в образец. Для ультразвуковых гомогенизаторов доступны микрозонды, конусообразные и плоские зонды, диметром 2, 3, 6, 13, 19 и 25 мм, для использования в образцах различных объемов.
|
Области применения ультразвуковых гомогенизаторов BANDELIN
|
Образец
|
Цель
|
Объем, мл
|
Врем обработки ультразвуком, мин
|
Комплектация ультразвукового гомогенизатора
|
|
Сточные воды
|
Гомогенизация для определения вредных примесей, например минеральных масел
|
250
|
5-10
|
HD 2200/3200 с TT 13, для более высоких емкостей с VS 70 T
|
|
Суспензии оксида алюминия
|
Диспергирование
|
100
|
4
|
HD 3200 с KE 76
|
|
Образцы почвы
|
Экстракция для определения значений рН, содержания Mg, K, P, N, определения радионуклидов для контроля радиоактивности
|
50-100/100-150
|
Несколько секунд
|
HD 2200/3200 с KE 76/VS 70 T
|
|
Диспергирование твердых частиц
|
Анализ размеров зерна
|
50-100
|
2-5
|
HD 2200/3200 с KE 76
|
|
E.coli
|
Разрушение для извлечения белка
|
10
|
5-10
|
HD 2070/3100 с MS 73 или HD 2200 с MS 73
|
|
Мясо и колбаса
|
Гомогенизация для определения нитратов
|
100
|
3
|
HD 2200/3200 с KE 76
|
|
Липосомы
|
Производство маленьких однослойных фосфолипидных пузырьков
|
20
|
10-15
|
HD 2070/3100 с ТТ 13
|
|
Наночастицы
|
Диспергирование
|
1,5
|
4
|
HD 3200 с KE 76
|
|
