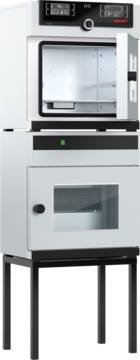

Вакуумные сушильные шкафы серии VO29, VO49, VO 101 фирмы «Memmert» (Германия)









Вакуумные шкафы VO предназначены для сушки, испытания, определения влажности, герметичного хранения, отверждения и дегазации в условиях вакуума веществ или материалов, которые используются для технологий и спецификаций, описанных в руководстве по эксплуатации.



Температура

Точность установки температуры: до 99,9 °C: 0,1 / от 100 °C: 0,5

Диапазон настройки температуры: от +20 до +200 °C

Датчик температуры: Класс Pt100 DIN с 4-проводным измерением, отдельно для каждой термополки

Диапазон рабочих температур: мин. на 5°C выше температуры окружающей среды до +200°C



Давление (вакуум)

Диапазон настройки вакуума: от 5 до 1100 мбар

Контроль давления: Цифровой электронный контроль давления для вакуумного насоса с регулируемой скоростью. Трубки для вакуума, воздуха и инертного газа изготовлены из материала 1.4571 (ASTM 316 Ti). Программируемый впуск для воздуха с цифровым управлением.

Допустимый конечный вакуум: 0,01 мбар

Максимальная скорость утечки: 0,01 бар/ч

Контроль насоса: контроль скорости, оптимизированные процедуры промывки мембран насоса, а также выходной сигнал для включения/выключения насоса.

Подключения: Вакуумное соединение с малым фланцем DN16 и газовый ввод с подачей приточного воздуха



Технология управления

Регулируемые параметры: температура (по Цельсию или по Фаренгейту), давление (вакуум), время программы, часовые пояса, летнее/зимнее время

Настройка языка: немецкий, английский, испанский, французский, польский, чешский, венгерский, итальянский

Панель управления ControlCOCKPIT: TwinDISPLAY (цветной графический

дисплей) многофункциональный цифровой PID-микропроцессорный контроллер с двумя цветными TFT-дисплеями высокой четкости.

Программируемый таймер; от 1 мин до 99 дней

Функция SetpointWAIT: время процесса не начинается, пока не будет достигнута заданная температура



Коммуникация

Интерфейс: Ethernet LAN, USB

Документирование: программа сохраняется на случай сбоя питания

Программирование: Программное обеспечение AtmoCONTROL для программирования, управления и передачи программ через интерфейс Ethernet или порт USB



Безопасность

Контроль температуры: Механический ограничитель температуры (ТВ) класс защиты 1 согласно DIN 12880 отключает нагревание приблизительно на 10°C выше номинальной температуры

AutoSAFETY дополнительно встроена защита (ASF) от перегрева и понижения температуры, автоматическое отслеживание заданного значения в заданном диапазоне допуска, аварийный сигнал в случае превышения или понижения температуры, функция нагрева отключается в случае перегрева, функция охлаждения в случае недостаточной температуры

Cистема автодиагностики:  Встроенная диагностика неисправностей для контроля температуры

Сигнализация: визуальная и акустическая



Концепция нагрева

VO прямой нагрев: Микропроцессорный контроллер MLC (Multi-Level-Controlling) с гибкой системой нагрева, адаптирующий свою производительность к объему (определение локальной температуры) для каждой термополки.

Термополки: 1 разъем для термополок сзади



Внутренняя камера

Внутренняя камера: внутренняя камера из нержавеющей стали, инструментальная сталь 1.4404 (ASTM 316 L), герметичная сварка, с боковыми стенками, которые можно снимать для очистки, направляющими для термополок и вставным перекрытием для предотвращения завихрений при вентиляции.

Дверца с защитным стеклом: рама из структурной нержавеющей стали с защитным стеклом на подпружиненных опорах с внутренней стороны дверцы и установленное на наружной стороне дверцы однослойное безосколочное стекло





Корпус
Корпус: структурная нержавеющая сталь, задняя стенка из оцинкованной листовой стали, интуитивно понятный TwinDISPLAY (цветной графический дисплей) с сенсорным экраном; дверца с защитным стеклом, бронированным с внутренней стороны, и наружным

безосколочным стеклом, уплотнение дверцы бесшовное силиконовое профильное уплотнение.



Стандартные прринадлежности

Сертификат заводской калибровки:  Точка измерения в центре соответствующей полки для +160 °Cпри давлении 20 мбар; для каждой заказанной вместе со шкафом и отгруженной термополки выдается отдельный сертификат

Внутреннее устройство: Термополки из анодированного алюминия инструментальная сталь 3.3547 (ASTM B209) со встроенным нагревателем большой площади, включая встроенные датчики (Pt100, 4-проводное измерение), индивидуальный предохранитель по температуре в зависимости от полки

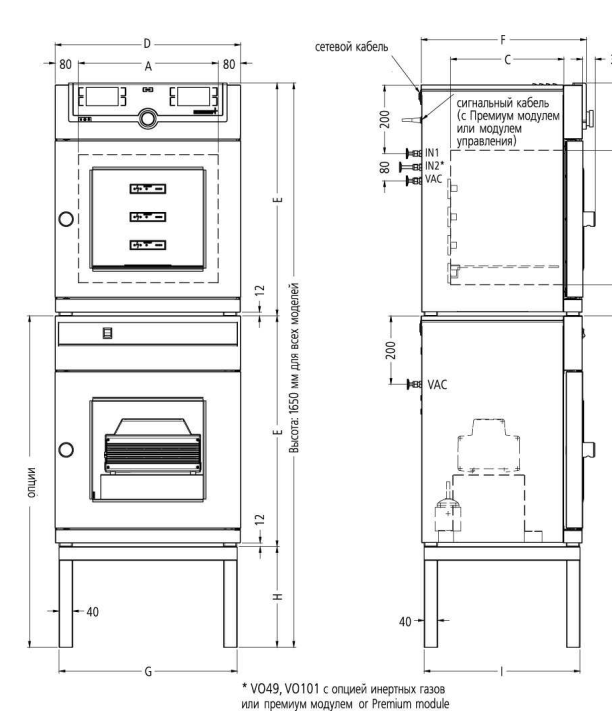

Модель Параметры	VO29		VO49		VO101
Внутренняя камера
Объем л	29		49		101
Ширина (A) мм	385				545
Высота (B) мм	305		385		465
Глубина (C) мм	250		330		400
Расстояние между термополками мм	75				95
Максимальная нагрузка на шкаф кг	40		60
Макс. количество термополок кол-во	1		2
Макс. кол-во установочных мест для термополок (с премиум-модулем) кол-во	2		4
Макс. нагрузка на термополку кг	20
Корпус
Ширина (D) мм	550				710
Высота (E) мм	607		687		767
Глубина (без ручки дверцы, ручка дверцы +38 мм) (F) мм	400		480		550
Температура
Диапазон рабочих температур °C	мин. на 5 выше температуры помещения, до +200
Установочный диапазон температур °C	от +20 до +200
Точность настройки °C	до 99,9: 0,1 / от 100: 0,5
Временное колебание температуры (алюминиевая термополка) K	≤ ± 0,3
Плоскостное отклонение температуры при +160 °C / 20 мбар (алюминиевая термополка) K	≤ ± 2,5
Масса
Масса нетто кг	55	83		110
Масса брутто (в коробке) кг	76	104		135
Упаковочные (ширина/высота/глубина) мм	660/870/590			830/1050/800
Масса нетто насосного модуля с насосом/без насоса	25/41	30/46		41/57
Масса брутто насосного модуля с насосом/без насоса (в коробке)	46/62	51/67		66/82
Упаковочные размеры насосного модуля (ширина/высота/глубина)	660/870/590			830/1050/800
