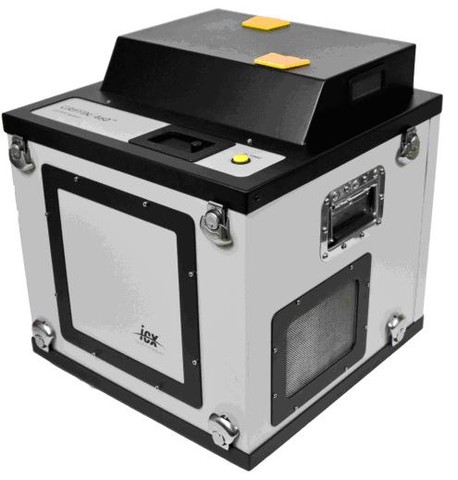

Портативный мобильный газовый хроматограф/масс-спектрометр GRIFFIN 460







Портативный   мобильный газовый хроматограф/масс-спектрометр GRIFFIN 460

фирмы FLIR (США)



Предназначен для передвижных и мобильных приложений и обеспечивает лабораторное качество химического анализа непосредственно на месте исследования.

Переносной газовый хромато масс-спектрометр Griffin 460™ (далее прибор) разработан для использования в качестве переносного прибора и в составе передвижных лабораторий, при этом обеспечивает высокое, лабораторное качество химических анализов непосредственно в полевых условиях.

GRIFFIN 460 обеспечивает высокопроизводительные обнаружение, идентификацию, количественный анализ и подтверждение широкого спектра соединений, представляющих интерес. В частности, GRIFFIN 460 способен подтверждать наличие в окружающей среде взрывчатых веществ, боевых отравляющих веществ (CWAs), наркотиков и промышленных химических веществ и органических соединений, в том числе летучих и полулетучих.

Мобильный хромато-масс-спектрометр (ГХ/МС) Griffin 460 обнаруживает химические вещества в сложных образцах, обеспечивая необходимую защиту 24 часа в день, семь дней в неделю.

Многорежимный сбор вещества позволяет прибору собирать пробы воздуха, а также жидкие и твердые образцы. Используя шприц и/или волокна твердофазной микро экстракции (SPME ) можно вводить жидкие образцы. Порт для инжекции пробы с разделением/без разделения легко подгоняется под использования автосамплера и аксессуара Headspace. Модуль сбора воздуха выполняет прямой анализ газовой пробы (воздуха) через линию сбора или термически десорбированного вещества из ручного пробоотборника X-Sorber. Также может быть выполнен анализ воды с использованием аксессуара Purge&Trap.

Использование двух сорбционных трубок при сборе пробы позволяют системе проводить постоянный мониторинг воздуха.

Присутствие отслеживаемых веществ может быть обнаружено в помещении и вне помещения. Использование постоянного мониторинга не только ускоряет процесс получения подтверждающих результатов, но и способствует принятию быстрых мер в критических ситуациях при необходимости.

Как и другие мобильные ГХ/МС системы семейства Griffin, прибор Griffin 460 использует систему изоляции, оказывающей сопротивление ударам и вибрации. Эта защитная система интегрирована внутри корпуса, что позволяет быстро перетаскивать прибор из и в мобильные лаборатории и машины. Дизайн аппаратного обеспечения также позволяет быстрый доступ к внутренним компонентам, что приводит к минимальному простою системы во время процедур

технического обслуживания.

Применения:

Здания и защита другого имущества (БОВ и промышленные отравляющие вещества)

Анализ загрязнений окружающей среды (летучие и полу летучие органические вещества)

Расследования в полевых условиях (наркотические и взрывчатые вещества)

Преимущества:

Непрерывный мониторинг воздуха 24/7.

Химическая идентификация c MC/MC подтверждением

Интуитивно понятный интерфейс, требующий минимального обучения

Инструмент автоматического выбора режима работы

Переносной ручной пробоотборник (X-Sorber)

Простое техническое обслуживание

Протестированный военным стандартом  MIL-STD-810G

Ручной переносной пробоотборник

Griffin X-Sorber

Вес 1,36 кг.

Встроенный

GPS приемник

Искробезопасный

Работает от аккумулятора

Вставляемые сорбционные трубки

Совместимость с Griffin 460

Простота эксплуатации
Аналитическая гибкость
Быстрая выдача результата
Идентификация веществ
Минимальные затраты на расходные материалы



Технические характеристики



Рабочие температуры: От 5 °C до 35 °C

Рабочая влажность / Относительная влажность: < 85%

Размеры / Масса: 48.8 см x 48.8 см x 53.6 см / 44.5 кг

Источник питания: Несколько вариантов источников питания:

Входное напряжение: 100 –120/220–240 В, переменный ток, 50/60 Гц. , и 15 A

Может также питаться от 24 В постоянного тока (+/-5%, 25A, 600 Вт.), предохранитель (минимум 30 A)

Ввод пробы - Инжектор с разделением/без разделения для отбора проб с помощью:

1.Прямая инжекция шприцом

2.Волокна твердофазной микроэстракции (SPME)

3.Headspace Sampler для анализа образцов воды и грунта

4. Автосамплер (дополнительно)

Универсальный порт сбора пробы для:

5. Griffin Purge&Trape (дополнительно)

6.Прямой забор воздуха через линию передачи

7.Забор пробы воздуха с помощью ручного пробоотборника  X-Sorber

Сорбционные трубки. Материалы - сорбенты: Tenax TA и Carboxen 1017

Непрерывный забор пробы - Через две сорбционные трубки

Калибрант - Встроенный FC-43© (Perfluorotributylamine)

Газ-носитель: Разъем для подключения к внешнему баллону с гелием (He) или генератору водорода (H2)

Интерфейс пользователя: Полная автоматизация подключением к портативному или настольному ПК (Интернет соединение, TCP/IP)

Дистанционные управление и диагностика

Транспортируемость: Прочное шасси и система внутренних амортизаторов для транспортировки

Масс - спектрометр

Анализатор/МС Цилиндрическая ионная ловушка – доступность MC/МС анализа

Диапазон масс: От 40 до 425 m/z

Скорость сканирования: До 10000 m/z в секунду@ 20 точек на m/z

Способ ионизации: Электронный удар

Детектор: Электронный умножитель

Вакуумная система: Миниатюрный турбомолекулярный насос и миниатюрная четырехугольная мембрана (содержится в инструменте, нет необходимости во внешнем насосе)

Низкотемпературный газовый хроматограф (LTM-GC)

Хроматографическая колонка: Стандарт DB - 5MS, 15м X .18мм X .18мкм; Другие колонки доступны по требованию

Программируемая температура: От 40 °C до 300 °C

Скорость развертки температуры до 90 °C/мин. (зависит от колонки)

Макс. температура колонки: 300 °C (зависит от колонки)
